Apa itu Ortofoto dalam Pemetaan Udara?
Perkembangan teknologi geospasial telah membawa perubahan signifikan dalam cara pengumpulan dan analisis data permukaan bumi. Salah satu inovasi yang kini banyak dimanfaatkan adalah ortofoto, terutama dalam kegiatan pemetaan udara berbasis UAV atau drone. Dengan dukungan teknologi ini, survei foto udara menjadi lebih cepat, efisien, dan mampu menghasilkan data dengan tingkat akurasi tinggi untuk berbagai kebutuhan industri.
Apa Itu Ortofoto?

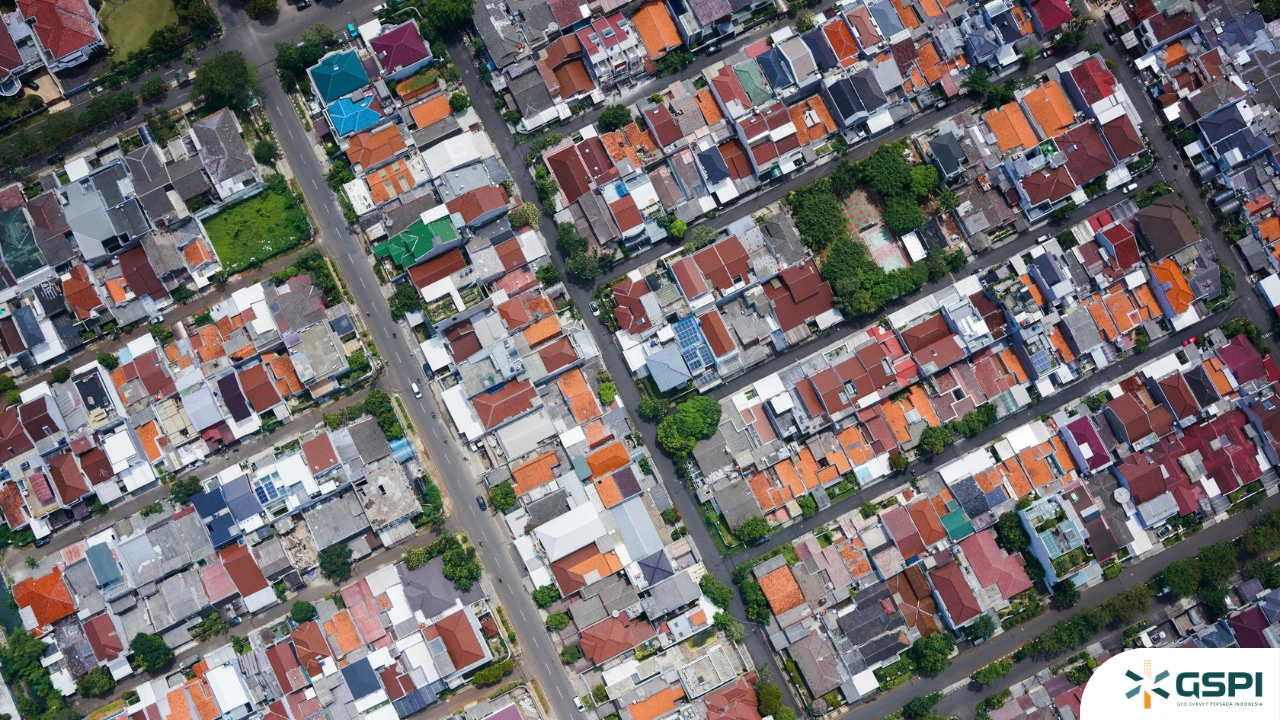

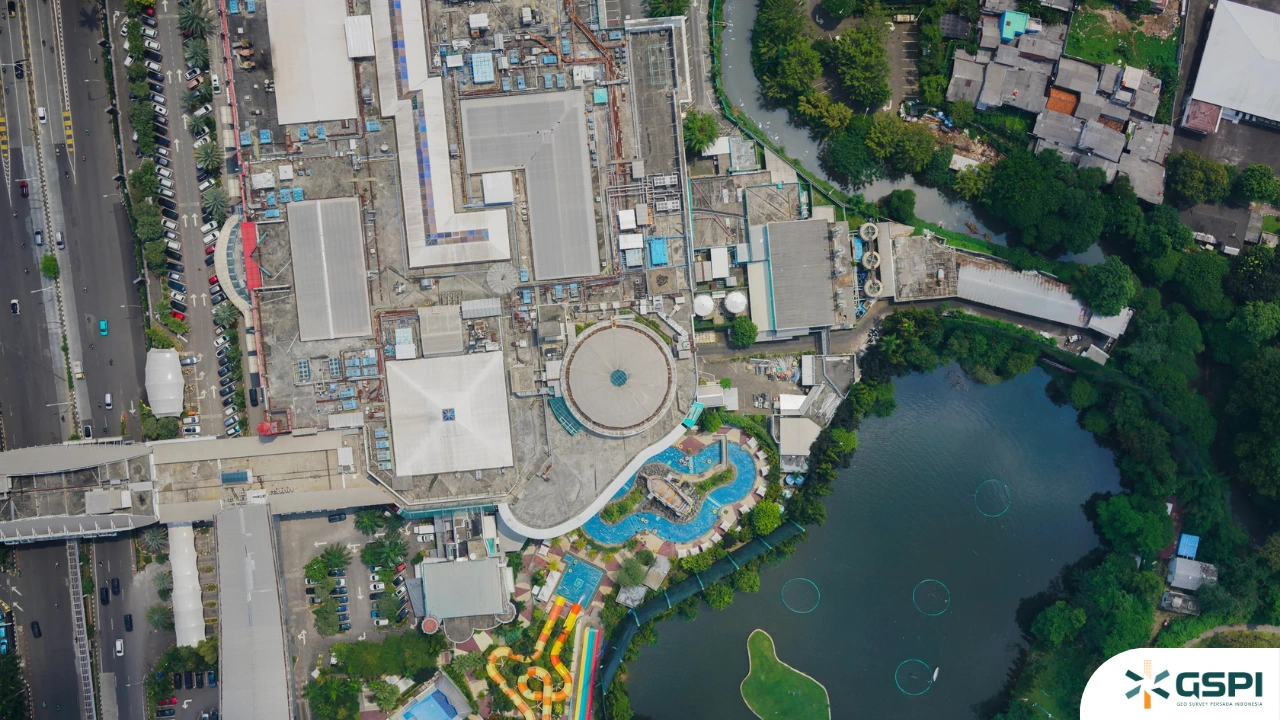

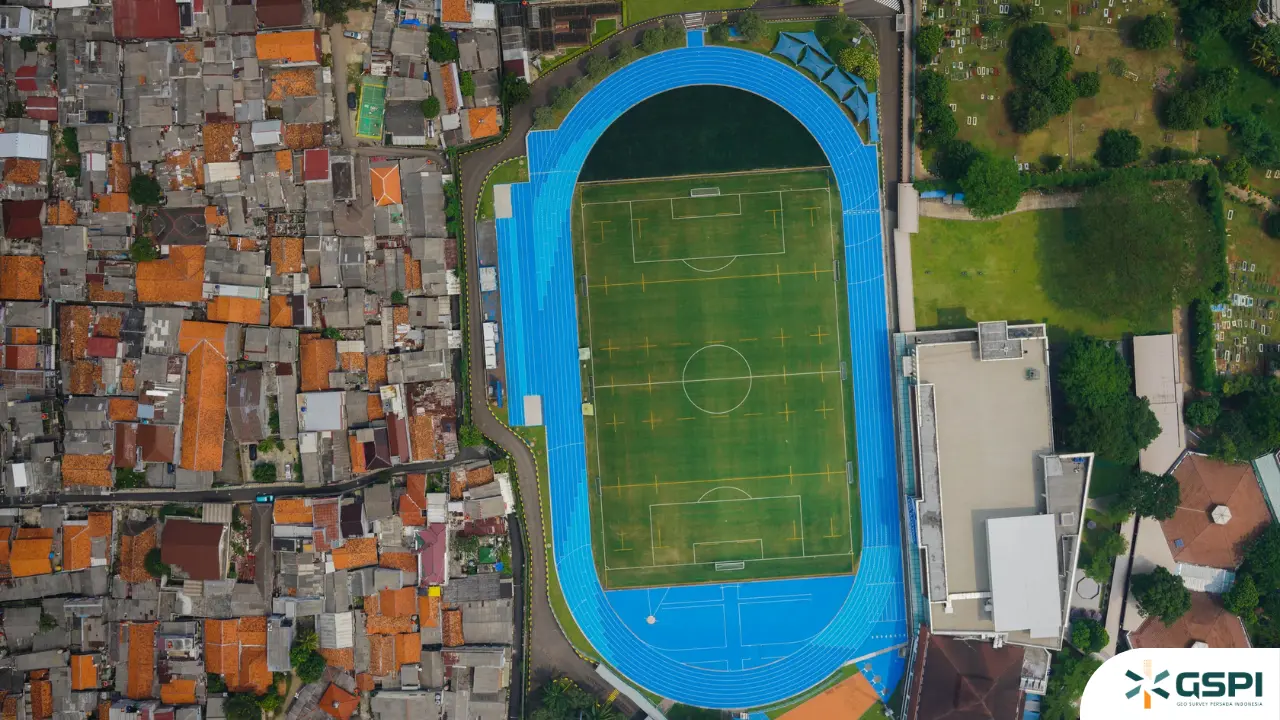

Ortofoto merupakan citra hasil pengolahan dari foto udara yang telah dikoreksi secara geometrik, sehingga memiliki skala yang seragam dan posisi yang akurat. Sebelum menjadi ortofoto, data yang digunakan masih berupa foto udara mentah yang umumnya masih mengandung distorsi. Distorsi ini bisa muncul akibat kemiringan kamera saat pengambilan gambar, perbedaan elevasi permukaan tanah, hingga efek perspektif.
Foto udara sendiri diperoleh melalui proses akuisisi menggunakan kamera yang dipasang pada UAV atau drone. Selama proses pengambilan data, citra diambil dengan tingkat overlap tertentu agar antar foto saling terhubung dan dapat diolah lebih lanjut. Namun, tanpa proses koreksi, foto udara belum cukup akurat untuk digunakan dalam analisis spasial. Di sinilah peran ortofoto menjadi penting, karena telah melalui tahapan koreksi sehingga memiliki referensi koordinat yang jelas dan bebas dari distorsi.
Selain foto udara, pembuatan ortofoto juga membutuhkan data pendukung seperti koordinat dari GPS atau GNSS serta Ground Control Point (GCP) yang diukur langsung di lapangan. Titik GCP inilah yang menjadi acuan utama dalam mengikat citra ke sistem koordinat sebenarnya, sehingga meningkatkan akurasi posisi secara signifikan. Di samping itu, parameter kamera yang digunakan saat akuisisi juga turut memengaruhi ketelitian hasil akhir, sehingga seluruh komponen ini perlu diperhatikan agar ortofoto yang dihasilkan benar-benar presisi dan dapat diandalkan.
Dalam proses pengolahannya, digunakan algoritma Structure from Motion (SfM) dan Multi View Stereo (MVS). SfM berfungsi untuk mendeteksi kesamaan fitur antar foto guna menentukan posisi kamera dan menghasilkan model awal berupa sparse point cloud. Selanjutnya, MVS akan memperkaya model tersebut menjadi dense point cloud yang lebih detail. Dari hasil ini kemudian dibangun model elevasi dan ortofoto yang presisi. Teknologi ini memungkinkan pemetaan udara berbasis drone dilakukan tanpa memerlukan sensor mahal, namun tetap menghasilkan data berkualitas tinggi.
Langkah-Langkah Pembuatan Ortofoto
Proses pembuatan ortofoto dalam survei foto udara mengikuti tahapan yang sistematis untuk memastikan kualitas dan akurasi data. Berikut alur umum yang digunakan dalam software fotogrametri:
- Add Photos, yaitu memasukkan seluruh foto udara hasil akuisisi UAV ke dalam software pengolahan.
- Align Photos, di mana sistem akan mendeteksi titik-titik yang memiliki kesamaan nilai pixel dan akan membentuk model 3 dimensi. Proses ini “menjahit” mozaik foto untuk membentuk sparse point cloud sebagai model awal. Hasil dari alignment adalah IOP (Internal Orientation Parameter) atau kalibrasi kamera, serta EOP (External Orientation Parameter) yang melibatkan bundle adjustment.
- Georeferencing, yaitu proses mengaitkan data dengan sistem koordinat tertentu agar sesuai dengan posisi sebenarnya di permukaan bumi. Untuk meningkatkan akurasi, dilakukan Marking GCP dengan menandai titik kontrol lapangan yang telah diukur sebelumnya.
- Build Dense Cloud, menghasilkan kumpulan titik 3D yang lebih rapat dan detail. Data ini kemudian digunakan dalam tahap Build DEM, yaitu pembuatan model elevasi digital yang merepresentasikan kondisi permukaan tanah.
- Build Orthomosaic, yaitu proses penggabungan seluruh citra yang telah terkoreksi menjadi satu kesatuan ortofoto. Hasil inilah yang kemudian digunakan dalam berbagai analisis dan kebutuhan pemetaan udara.
Manfaat Ortofoto dalam Berbagai Sektor
Ortofoto memiliki peran penting dalam berbagai sektor karena mampu menyajikan data visual yang akurat secara spasial. Berikut adalah manfaat ortofoto dalam berbagai sektor:
- Pertanian dan Perkebunan
Ortofoto digunakan untuk memantau kondisi tanaman secara berkala dengan tampilan visual yang detail dan akurat. Data ini membantu dalam menganalisis kesehatan tanaman, pola tanam, serta efektivitas sistem irigasi. Dengan dukungan survei foto udara menggunakan drone, petani dapat mengidentifikasi area yang mengalami stres atau gagal panen lebih cepat, sehingga mendukung penerapan pertanian presisi. - Pertambangan
Dalam industri tambang, ortofoto berperan untuk memantau perubahan topografi dan mengevaluasi progres operasional di lapangan. Ortofoto juga bermanfaat untuk menjadi data dasar dalam perencanaan fasilitas tambang. - Perencanaan Wilayah
Dalam perencanaan wilayah, ortofoto menjadi data dasar yang penting untuk menganalisis penggunaan dan perubahan lahan. Dengan akurasi spasial yang tinggi, ortofoto dapat digunakan dalam penyusunan RTRW maupun RDTR. Data ini juga membantu dalam memastikan kesesuaian antara perencanaan dan kondisi eksisting di lapangan. - Infrastruktur dan Konstruksi
Ortofoto dimanfaatkan untuk memantau progres pembangunan proyek secara berkala. Dengan membandingkan data dari waktu ke waktu, perkembangan proyek dapat dianalisis secara visual dan kuantitatif. Selain itu, ortofoto juga digunakan sebagai dokumentasi kondisi awal hingga akhir proyek, serta membantu dalam pengukuran area pekerjaan. - Mitigasi Bencana
Dalam situasi bencana, ortofoto memungkinkan pemetaan area terdampak secara cepat dan akurat. Data ini digunakan untuk menganalisis tingkat kerusakan, menentukan prioritas penanganan, serta merencanakan jalur evakuasi. Selain itu, ortofoto juga berguna untuk monitoring kondisi wilayah setelah bencana terjadi. - Kehutanan dan Lingkungan
Ortofoto digunakan untuk memantau perubahan tutupan lahan, termasuk deforestasi dan degradasi hutan. Data ini juga membantu dalam mengidentifikasi area rawan kebakaran serta mendukung kegiatan konservasi lingkungan. Dengan pemetaan udara, area yang sulit dijangkau dapat tetap terpantau dengan baik. - Properti dan Perencanaan Lahan
Dalam sektor properti, ortofoto memberikan visualisasi kondisi lahan secara detail dan aktual. Hal ini membantu dalam analisis potensi pengembangan kawasan, penyusunan site plan, hingga proses perizinan. Dengan data yang akurat, perencanaan dapat dilakukan dengan lebih tepat dan minim risiko.
